Aprašymas

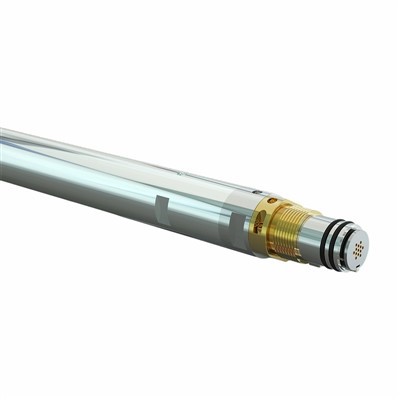

Vienas aliejusMagnetinio storio įrankis (MTT43C)turi trumpų („C“) ir ilgų („A“) jutiklių rinkinį. Jame taikomas trumpalaikės elektromagnetikos principas, kai perduodantis zondas perduoda didelės-energijos elektromagnetinius impulsus į aplinkinius vamzdelius. Remiantis fiziniais impulsinių sūkurinių srovių (PEC) principais, įrankis įrašo sudėtinį sūkurinių srovių signalų susilpnėjimą. Šie signalai naudojami dujotiekio būklei įvertinti.
Ilgas jutiklis įrašo iki 127 kanalų, o slopinimo laikas svyruoja nuo 1 ms iki 280 ms. Tai užfiksuoja greitus tolimojo lauko signalų slopinimo signalus nuo lydinio vamzdžių iki didelių korpusų. Trumpas jutiklis turi mažesnę matavimo diafragmą ir didesnę vertikalią skiriamąją gebą, skirtą vidiniam vamzdžiui nuskaityti.
Jis turi unikalią galimybę vienu metu apžiūrėti korpusą ir iki 3-4 vamzdžių sluoksnių už jo. Nereikia brangios šulinio apdirbimo įrangos, taip pat nereikia daug laiko ir daug pastangų reikalaujančiu būdu išardyti užbaigtų vamzdžių, nes galima įvertinti korpuso stygos vientisumą.
Naujos kartos MTT43C gali įvertinti iki keturių koncentrinių vamzdelių kiekybinius storio matavimus ir pažeidimų aptikimą. Išplėstinis įrankis apjungia didelės-galios siųstuvą, patobulintą signalo-ir-triukšmo santykio (SNR) elektroninę įrangą ir visiškai aukštą{5}}konfigūruotą gavimo modulį bei algoritmus. Šis lankstus metodas leidžia pritaikyti įvairias vertinimo programas įvairiose registravimo aplinkose.
Techniniai parametrai
|
Bendrosios specifikacijos |
|
|
Skersmuo |
43 mm (1–11/16 colių) |
|
Temperatūros įvertinimas |
-20 laipsnių -175 laipsnių (-20 laipsnių F-347 laipsnių F) |
|
Slėgio įvertinimas |
100 MPa |
|
Ilgis |
1750 mm (68,9 colio) |
|
Svoris |
8,25 kg |
|
Matavimo diapazonas |
60-473 mm |
|
Išorinio korpuso medžiaga |
TC18 |
|
Bandymo kreivių skaičius |
127 |
|
Registravimo greitis |
400 m/h (22 pėdos/min.) |
|
Pirmasis vamzdis |
|
|
Maksimalus korpuso storis |
20 mm (0,78 colio) |
|
Storis Tikslumas |
0,190 mm (0,0075 colio) |
|
Korpuso išilginis minimalus įtrūkimas |
0,08* Korpuso perimetras |
|
Antrasis vamzdis |
|
|
Maksimalus korpuso storis |
18 mm (0,7 colio) |
|
Storis Tikslumas |
0,254 mm (0,01 colio) |
|
Korpuso išilginis minimalus įtrūkimas |
0,18* Korpuso perimetras |
|
Trečias vamzdis |
|
|
Maksimalus korpuso storis |
16 mm (0,63 colio) |
|
Storis Tikslumas |
1,52 mm (0,06 colio) |
|
Korpuso išilginis minimalus įtrūkimas |
0,27* Korpuso perimetras |
Savybės ir programos
◆Magnetinio storio įrankis (MTT43C)naudoja 13-gyslų greitąją jungtį, gali būti lengvai ir greitai prijungiama prie gama, šulinio temperatūros, CCL, kelių svirties apkabos, MCBL, skylės „Eagle Eye“ ir kitų įrankių.
◆ Galima išbandyti kelis korpuso sluoksnius, iki 3–4 vamzdžių sluoksnių.
◆ Jis netaiko jautrių reikalavimų terpei bandymo šulinyje, todėl galima pritaikyti įvairias galimybes.
◆ Jis gali registruoti labai{0}}nukrypusius ir horizontalius šulinius.
◆ Jis gali patikrinti korpuso defekto vidinę ir išorinę sieneles.
◆ Jis gali nustatyti korpuso pažeidimo tipą: horizontalus įtrūkimas, vertikalus įtrūkimas, korozija ir kt
DUK
Kl.: Ar jūsų magnetinio storio įrankis (MTT43C) skirtas realaus laiko režimui ar atminties režimui?
A: Atminties režimas.
Kl.: Ar turite realių operacijų įrankio duomenų pavyzdžių?
A: Taip, turime.
K: Kaip valdyti įrankius?
A: Mes pateiksime naudojimo vadovą.
Be to, mūsų techninė komanda pasirūpins profesionaliais operatoriais, kurie ves jums internetinius mokymus. Lengva valdyti ir saugu naudoti.
Kl.: Ar šis įrankis gali būti naudojamas tiriant šulinius, kuriuose yra vandenilio sulfido (H₂S)?
A: Taip, gali.
