TheTaškinis{0}}giroskopo polinkio matuoklisyra tikslus įrankis, matuojantis gręžinio trajektorijos kryptį, pagrįstą dideliu greičiu besisukančio giroskopo fiksuota-ašiu ir precesijos savybėmis. Jo pagrindinė funkcija yra "taško matavimas", ty matuoja ir įrašo duomenis nejudančioje būsenoje, tada pakelia kabelį į kitą matavimo tašką kitam stacionariam matavimui ir pan. Jis nepriklauso nuo Žemės magnetinio lauko, todėl jo netrikdo feromagnetinės medžiagos, tokios kaip korpusas ir gręžimo vamzdis. Jis plačiai naudojamas statybos procesuose, tokiuose kaip gręžinio trajektorijos matavimas, kryptinis šoninis gręžimas ir kryptinis perforavimas atšiaurioje naftos telkinių darbo aplinkoje.
Matavimo procesas
Matavimas aTaškinis{0}}giroskopo polinkio matuoklisyra tikslus ir žingsnis{0}}po-žingsnis. Pagrindiniai jo darbo eigos žingsniai yra šie:
Žemės inicijavimas (ieškant šiaurės)
Prieš nuleidžiant įrankį į šulinį, ant žemės reikia atlikti šiaurės{0}}siekimo operaciją. Giroskopui sukant dideliu greičiu, jo ašis tiksliai susilygiuos su tikrąja šiaurės kryptimi, nustatydama matavimo krypties atskaitą.
Nusileidimas į šulinį ir taško matavimas
◆ Po inicijavimo prietaisas per registravimo kabelį nuleidžiamas į pirmąjį matavimo tašką šulinėlio apačioje.
◆ Pasiekęs iš anksto nustatytą padėtį, jis turi visiškai sustoti (paprastai stabilizacija trunka 1-2 minutes).
◆ Nejudančioje būsenoje prietaiso viduje esanti giroskopo sistema nustato Žemės sukimosi ašies komponentus instrumento koordinačių sistemoje, o akselerometras matuoja šulinio pasvirimo kampą (pasvirimo kampą) ir gravitacijos įrankio paviršiaus kampą.
◆ Sistema apskaičiuoja ir įrašo šio taško šulinio polinkio kampą, azimuto kampą (tikrosios šiaurės atžvilgiu) ir įrankio paviršiaus kampą.
Kabelio pakėlimas ir kartojimas
◆ Baigę matavimą ir duomenų saugojimą viename taške, pakelkite kabelį tam tikru atstumu (pvz., 10 m, 20 m arba 30 m, priklausomai nuo matavimo reikalavimų), kad pasiektumėte kitą matavimo tašką.
◆ Pakartokite aukščiau aprašytą „statinio - matavimo - saugojimo“ procesą, kol bus baigtas visų šulinių dalių matavimas.
Duomenų atkūrimas ir apdorojimas
◆ Baigę matavimą, iškelkite įrankį iš šulinio galvutės ir per sąsają atkurkite visus įrankio vidinėje atmintyje saugomus taškų matavimo duomenis.
◆ Apdorokite, taisykite ir interpretuokite šiuos duomenis, kad galiausiai sukurtumėte gręžinio trajektorijos ataskaitą.

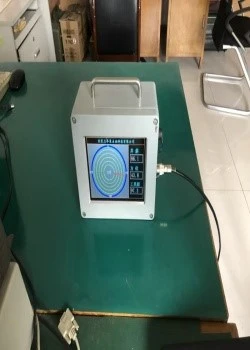

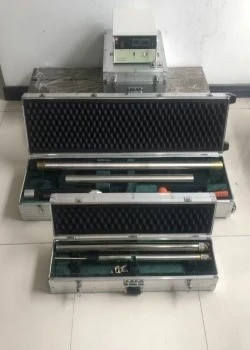

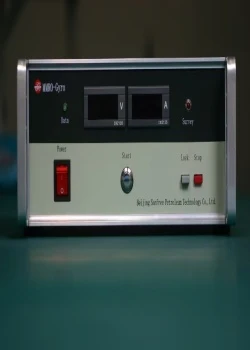

Taškinis{0}}giroskopo polinkio matuoklis
Taikymo laukai
Remiantis techninėmis savybėmis,Taškinis{0}}giroskopo polinkio matuoklisdaugiausia taikoma:
Apvalkalų / senų šulinių registravimas
Tiksliai išmatuokite esamo korpuso gręžinio trajektoriją, kad įvertintumėte produktyvumą arba vėlesnio veikimo planą.
Kryptinis gręžimas
◆ Korpuso lango atidarymo šoninis gręžimas-Lango atidarymo taško ir pradinio pasvirimo etapo metu tiksliai stebėkite įrankio paviršiaus kampą, kad užtikrintumėte lango atidarymo krypties ir trajektorijos tikslumą.
◆ Purvo variklio orientacija-Suteikia didelio{0}}tikslumo įrankio paviršių. Kampo nuorodos gręžinių purvo varikliams, nukreipiančios grąžto orientaciją.
„Wellbore“ trajektorijos patikrinimas ir pakartotinis matavimas
Kai kyla abejonių dėl matavimo duomenų magnetinių trukdžių aplinkoje, naudojami tikrinimui ir kalibravimui.
Mokslinis gręžimas ir geoterminiai gręžiniai
Kaip patikima azimuto matavimo priemonė tam tikromis konkrečiomis geologinėmis sąlygomis ar pritaikymo tikslais.
Santrauka
TheTaškinis{0}}giroskopo polinkio matuoklissu anti-magnetinių trukdžių, didelio tikslumo ir lengvo valdymo pranašumais yra plačiai naudojamas tokiose srityse kaip naftos gavyba, geologiniai tyrinėjimai ir inžinerinė statyba. Jo matavimo principas sujungia giroskopinę orientaciją ir kampo jutimo technologiją, kuri gali užtikrinti patikimą duomenų palaikymą sudėtingoje aplinkoje. Nuolat tobulėjant technologijoms, šio instrumento kūrimas intelekto ir automatizavimo kryptimis dar labiau išplės jo taikymo perspektyvas.
