Aprašymas

TheMagnetinio storio įrankis (MTT)yra specializuota gręžinių elektromagnetinio registravimo priemonė, skirtakiekybiškai išmatuoti korpuso ir vamzdinės sienelės storįnaftos ir dujų gręžiniuose. Naudodamas elektromagnetinės indukcijos principus ir didelės raiškos jutiklių matricą, MTT užtikrina patikimus ir nuolatinius metalo praradimo, korozijos, duobių ir struktūrinių anomalijų matavimus, leidžiančius operatoriams ir medienos ruošos inžinieriams patikimai ir tiksliai įvertinti šulinių vientisumą.

MTT plačiai naudojamasskylių registravimas, vamzdžių tikrinimas ir korozijos įvertinimo darbo eigos, teikiantis duomenis, būtinus pagrįstiems sprendimams dėl korpuso remonto, ištaisymo planavimo ir šulinių priežiūros.

Kas yra magnetinio storio įrankis?

Magnetinio storio įrankis (MTT) yra elektromagnetinio matavimo sistema, kuri įvertinakorpuso sienelės storio svyravimainereikalaujant fizinio kontakto ar destruktyvaus bandymo. Jame naudojamas žiedinis magnetinių jutiklių rinkinys, kuris aptinka elektromagnetinio lauko pokyčius, kuriuos sukelia metalo storio kitimas,{1}}pateikdamas tiek kiekybines storio kreives, tiek vamzdžių apskritimo profilius.

Skirtingai nuo tradicinių mechaninių suportų, kurie matuoja tik vidinio skersmens svyravimus, MTT atskleidžia faktinį sienos praradimą dėl korozijos, susidėvėjimo, įdubimų ir struktūrinio pablogėjimo, įskaitant išorinius paviršius, paslėptus už vamzdelių, ir suteikia išsamesnį korpuso būklės vaizdą.

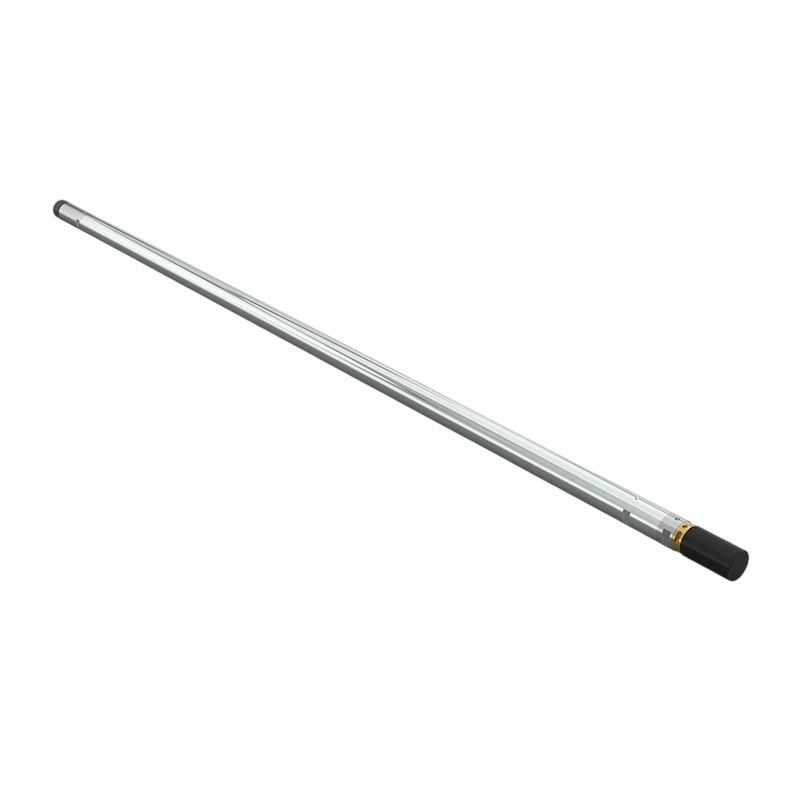

MūsųMagnetinio storio įrankis (MTT)

Korpuso{0}}skylių registravimo sprendimų teikėjas.

Techniniai parametrai

Bendrosios specifikacijos
Skersmuo	43 mm (1–11/16 colių)
Temperatūros įvertinimas	-20 laipsnių -175 laipsnių (-20 laipsnių F-347 laipsnių F)
Slėgio įvertinimas	100 MPa
Ilgis	1750 mm (68,9 colio)
Svoris	8,25 kg
Matavimo diapazonas	60-473 mm
Išorinio korpuso medžiaga	TC18
Bandymo kreivių skaičius	127
Registravimo greitis	400 m/h (22 pėdos/min.)
Pirmasis vamzdis
Maksimalus korpuso storis	20 mm (0,78 colio)
Storis Tikslumas	0,190 mm (0,0075 colio)
Korpuso išilginis minimalus įtrūkimas	0,08* Korpuso perimetras
Antrasis vamzdis
Maksimalus korpuso storis	18 mm (0,7 colio)
Storis Tikslumas	0,254 mm (0,01 colio)
Korpuso išilginis minimalus įtrūkimas	0,18* Korpuso perimetras
Trečias vamzdis
Maksimalus korpuso storis	16 mm (0,63 colio)
Storis Tikslumas	1,52 mm (0,06 colio)
Korpuso išilginis minimalus įtrūkimas	0,27* Korpuso perimetras

Pagrindinės savybės ir techniniai pranašumai

Kiekybinis storio įvertinimas

◆ Pristatoabsoliutus sienelės storio matavimasper vieną ir kelis koncentrinius vamzdelius.

◆ Gali išmatuoti vidinius ir išorinius metalo nuostolius korpuso ir įdėklų eilutėse.

Korozijos ir pažeidimų identifikavimas

◆ Aptinkaįdubimai, laipsniškas sienų nykimas, skylės ir įtrūkimaisu dideliu jautrumu.

◆ Leidžia atskirti normalų susidėvėjimą nuo kritinės žalos, kuriai reikia įsikišimo.

Diegimas per vamzdelius

◆ Plona įrankio konstrukcija (paprastai 43 mm OD) leidžia registruotinetraukiant gamybos vamzdelių-sumažinti įrengimo laiką ir išlaidas.

Tvirtas gręžinių veikimas

◆ Skirta tipinei gręžinių aplinkai (slėgis iki ~100 MPa, temperatūra iki ~175 laipsnių).

◆ Patikimai veikia su įvairiomis registravimo sistemomis ir perdavimo būdais (laidiniu, atminties režimu).

Naftos ir dujų operacijos lauko sąlygomis

Magnetinio storio įrankis (MTT) tarnauja įvairioms kritinėms gręžinių vientisumo programoms:

Korpuso ir vamzdelių sveikatos įvertinimas

Įvertinkite bendrą metalo praradimą dėl korozijos ir susidėvėjimo, būtinų ilgalaikei šulinio vientisumo ir saugos priežiūrai.

Korozijos nutekėjimo numatymas

Kiekybiškai stebėkite laipsnišką sienelės retėjimą, kad nuspėtumėte gedimo riziką prieš įvykstant nuotėkiui ar plyšimui.

Kelių eilučių analizė

Vienu metu išmatuokite koncentrines didžiųjų raidžių eilutes (kai kuriuose įrankiuose iki trijų)-ypač vertinga senesniuose laukuose su sudėtingais užbaigimais.

Integruotas registravimas su Caliper/MIT įrankiais

Sujunkite MTT su kelių pirštų slankmačiu arba kelių pirštų vaizdo įrankiais, kad susietumėtevidinė geometrija keičiasi esant faktiniam sienos praradimui, pasiduodatikra struktūrinė įžvalgauž įprastinių suporto rąstų.

Kodėl verta rinktis mūsų magnetinio storio įrankį?

◆ Patikrinta matavimo technologija-Pagrįsta tvirta elektromagnetinės indukcijos fizika, kurios patikimumas patikrintas lauke.

◆ Didelis jautrumas ir aprėptis-Apimtiniai jutikliai užfiksuoja visus metalo nuostolių profilius, kad būtų galima juos interpretuoti.

◆ Išsami analizė-Palaiko atskirus matavimus arba integruojasi su kitais registravimo įrankiais išplėstiniam vertinimui.

◆ Patvarumas lauko sąlygomis-Sukurta atšiaurioms gręžinių aplinkoms, su kuriomis susiduriama giliuose, aukštos temperatūros ir aukšto slėgio šuliniuose.

◆ Ekonomiškai efektyvios operacijos-Diegiant per vamzdelius išvengiama brangių darbų ir sumažinamas įrengimo laikas.

Tikslus sienos storio registravimas, kad būtų užtikrintas patikimumas

TheMagnetinio storio įrankis (MTT)yra moksliškai pagrįstas, praktikoje patikrintas sprendimaskorpuso vientisumo įvertinimas ir vamzdinės sienelės storio matavimas. Jo gebėjimas aptikti ir kiekybiškai įvertinti metalo praradimą kartu su lanksčiu diegimu ir pažangiu duomenų apdorojimu suteikia operatoriams patikimų duomenų, kad jie galėtų priimti pagrįstus sprendimus dėl šulinių priežiūros, saugos ir ateities gamybos planavimo.

Nesvarbu, ar vertinami senstantys gręžiniai, ar atliekami vientisumo auditai, ar planuojamos ištaisymo strategijos, MTT atlieka tikslius, pakartojamus ir inžinerinio lygio matavimus, kad padidintų šulinio tarnavimo laiką ir sumažintų neplanuotas prastovos laiką.
